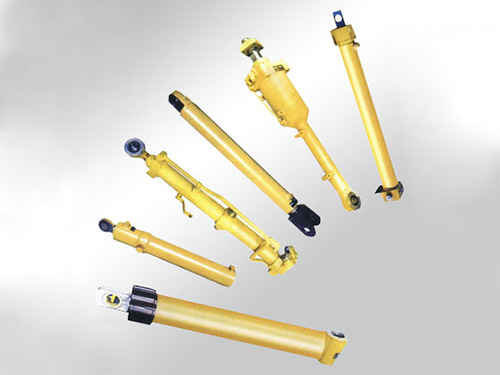

ในระบบกระบอกสูบไฮดรอลิกท่อขัด - ถังภายในที่กลึงด้วยความแม่นยําที่ลูกสูบเลื่อน - กําหนดประสิทธิภาพประสิทธิภาพและอายุการใช้งานที่ยาวนานโดยตรงท่อขัดที่เสร็จสิ้นไม่ดีหรือติดตั้งไม่ดีทําให้เกิดแรงเสียดทานมากเกินไปความเสียหายของซีลและการสูญเสียแรงดันนําไปสู่การหยุดทํางานบ่อยครั้งและการซ่อมแซมที่มีค่าใช้จ่ายสูงท่อขัดมาตรฐานที่วางจําหน่ายแล้วมักจะไม่สามารถตอบสนองความต้องการเฉพาะของแอพพลิเคชันไฮดรอลิกเฉพาะทาง (เช่นเครื่องกดอุตสาหกรรมแรงดันสูงอุปกรณ์ทางทะเลที่มีแนวโน้มที่จะกัดกร่อนหรือเครื่องจักรเคลื่อนที่ที่ จํากัด พื้นที่)นี่คือจุดที่ท่อขัดที่กําหนดเองมีความโดดเด่น: ออกแบบมาเพื่อให้ตรงกับมิติวัสดุและความต้องการพื้นผิวที่แน่นอนพวกเขาเพิ่มประสิทธิภาพกระบอกไฮดรอลิกสําหรับกรณีการใช้งานเฉพาะคู่มือนี้สํารวจบทบาทที่สําคัญของท่อขัดแบบกําหนดเองข้อได้เปรียบในการออกแบบกระบวนการผลิตการเลือกวัสดุและวิธีการหาโซลูชันที่เชื่อถือได้สําหรับระบบไฮดรอลิก

หลอดขัดแบบกําหนดเองสําหรับอะไร กระบอกสูบไฮดรอลิก?

ท่อเหลาที่กําหนดเองเป็นกระบอกทรงกระบอกที่ออกแบบด้วยความแม่นยํา (แกนหลักของกระบอกไฮดรอลิก) ที่ผลิตขึ้นเพื่อตอบสนองข้อกําหนดเฉพาะสําหรับการใช้งานรวมถึง:

- ความแม่นยํามิติ: เส้นผ่าศูนย์กลางรูภายในที่แน่นอน (ID), เส้นผ่าศูนย์กลางภายนอก (OD) และความหนาของผนัง (ความคลาดเคลื่อนที่แน่นเท่ากับ ±0.005 มม. สําหรับการใช้งานที่สําคัญ)

- เสร็จสิ้นพื้นผิว: เจาะภายในที่เรียบเป็นพิเศษ (โดยปกติแล้ว Ra 0.2-0.8μm) เพื่อลดแรงเสียดทานลูกสูบซีลและป้องกันการรั่วไหลของของเหลว

- ปรับแต่งวัสดุ: การเลือกโลหะ (เช่นเหล็กกล้าอัลลอย, สแตนเลส) ที่เหมาะกับสภาพแวดล้อม (การกัดกร่อนอุณหภูมิ) และความต้องการโหลด

- การรักษาแบบพิเศษ: กระบวนการหลังการขัดเช่นการชุบโครเมี่ยมการไนไตรด์หรือการบรรเทาความเครียดเพื่อเพิ่มความทนทานความต้านทานการสึกหรอหรือการป้องกันการกัดกร่อน



ซึ่งแตกต่างจากท่อขัดมาตรฐาน (ซึ่งปฏิบัติตามขนาดอุตสาหกรรมทั่วไป) รุ่นที่กําหนดเองได้รับการออกแบบมาเพื่อบูรณาการอย่างราบรื่นกับส่วนประกอบกระบอกสูบอื่น ๆ (ลูกสูบซีลแท่ง) และปรับตัวให้เข้ากับความท้าทายในการดําเนินงานที่ไม่ซ้ํากัน (เช่นความดันสูงอุณหภูมิที่รุนแรงหรือของเหลวที่ก้าวร้าว





ประโยชน์หลักของท่อขัดแบบกําหนดเองสําหรับกระบอกไฮดรอลิก

การปรับแต่งท่อขัดแก้ไขข้อ จํากัด ของตัวเลือกมาตรฐานส่งมอบการปรับปรุงที่เป็นรูปธรรมในประสิทธิภาพของระบบไฮดรอลิกและค่าใช้จ่ายวงจรชีวิต:



1.ลดแรงเสียดทานและยืดอายุการใช้งานซีล

ฟังก์ชั่นหลักของการขัดคือการสร้างพื้นผิวเจาะด้านในที่เรียบเนียนและครอสเฟตอย่างสม่ําเสมอการขัดที่กําหนดเองช่วยให้มั่นใจได้ว่า:

- ความหยาบของพื้นผิวที่ควบคุมได้: เสร็จสิ้นของ Ra 0.4-0.8μm (ทั่วไปสําหรับไฮดรอลิกอุตสาหกรรม) ลดแรงเสียดทานระหว่างซีลลูกสูบและเจาะโดย 30-50% เมื่อเทียบกับท่อที่ไม่มีการขัดหรือขัดไม่ดีช่วยลดการสึกหรอของซีล ช่วยยืดอายุการใช้งานของซีลจาก 6-12 เดือน (หลอดมาตรฐาน) เป็น 18-24 เดือน (หลอดขัดแบบกําหนดเอง)

- รูปแบบ Cross-Hatch: เครื่องขัดแบบกําหนดเองจะผลิตมุมไขว้ที่แม่นยํา (โดยปกติ 30-45 °) ที่ยังคงฟิล์มบาง ๆ ของของเหลวไฮดรอลิกทําหน้าที่เป็นสารหล่อลื่นและลดการสัมผัสโลหะกับโลหะต่อไป



ตัวอย่างเช่นในเครื่องกดอุตสาหกรรมรอบสูง (ทํางาน 1,000+ รอบ / วัน) หลอดขัดแบบกําหนดเองที่มี Ra 0.4μm สามารถลดค่าใช้จ่ายในการเปลี่ยนซีลได้ 40% ต่อปี





2.การรักษาความดันที่เพิ่มขึ้นและประสิทธิภาพของระบบ

ระบบไฮดรอลิกพึ่งพาความคลาดเคลื่อนที่แน่นเพื่อรักษาความดันและหลีกเลี่ยงการรั่วไหลของของเหลวหลอดเหลาที่กําหนดเอง:

- ความแม่นยําของมิติ: ความคลาดเคลื่อนของ ID ที่แน่น (เช่นH7 หรือ H8 ตามมาตรฐาน ISO) ให้ความมั่นใจในช่องว่างที่สม่ําเสมอระหว่างลูกสูบและเจาะป้องกันการรั่วซึมภายใน (ของเหลวหลีกเลี่ยงลูกสูบ)อัตราการรั่วซึมภายในสําหรับท่อขัดที่กําหนดเองโดยทั่วไป <0.1 L / นาทีที่ 35 MPa-vs. 0.5-1 L / นาทีสําหรับท่อมาตรฐาน

- ความหนาของผนังแบบสม่ําเสมอ: การผลิตแบบกําหนดเองขจัดความแตกต่างของความหนาของผนัง (พบได้ทั่วไปในหลอดมาตรฐาน) ซึ่งทําให้เกิดการกระจายความดันที่ไม่สม่ําเสมอและกระบอกสูบ "ดริฟท์" (การเคลื่อนไหวของลูกสูบโดยไม่ตั้งใจภายใต้โหลด)



สิ่งนี้จะส่งผลให้ประสิทธิภาพของระบบสูงขึ้น 10-15% เนื่องจากของเหลวไฮดรอลิกสูญเปล่าน้อยลงและปั๊มต้องใช้พลังงานน้อยลงเพื่อรักษาความดันในการทํางาน





3.การเพิ่มประสิทธิภาพวัสดุสําหรับสภาพแวดล้อมที่รุนแรง

ท่อขัดมาตรฐานมักจะถูก จํากัด ไว้ที่เหล็กกล้าคาร์บอนซึ่งล้มเหลวในการใช้งานที่มีฤทธิ์กัดกร่อนอุณหภูมิสูงหรือสึกหรอสูงท่อขัดที่กําหนดเองช่วยให้การเลือกวัสดุขึ้นอยู่กับเงื่อนไขการดําเนินงาน:

- สภาพแวดล้อมที่มีการกัดกร่อน (ทางทะเล, การแปรรูปอาหาร): สแตนเลส (304 หรือ 316) หรือท่อขัดโลหะผสมนิกเกิลทนต่อสนิมและการย่อยสลายทางเคมี

- การใช้งานที่อุณหภูมิสูง (หล่อ, การบินและอวกาศ): เหล็กอัลลอย (เช่น, 4140) ด้วยการรักษาด้วยความร้อน (tempering) รักษาความแข็งแรงที่อุณหภูมิสูงสุด 300 °C

- การใช้งานที่มีการสึกหรอสูง (การก่อสร้าง, การทําเหมืองแร่): รูภายในชุบโครเมี่ยม (หนา 0.05-0.1 มม.) ช่วยเพิ่มความแข็งของพื้นผิว (สูงสุด 65 HRC) เพิ่มอายุการใช้งานของท่อเป็นสองเท่า



สําหรับกระบอกสูบไฮดรอลิกทางทะเลที่สัมผัสกับน้ําเค็มท่อสแตนเลส 316 ที่กําหนดเองจะมีอายุการใช้งานยาวนานกว่าท่อเหล็กคาร์บอนมาตรฐาน 5-7 ปี





4.ประหยัดค่าใช้จ่ายผ่านการออกแบบที่เหมาะสม

ในขณะที่ท่อขัดที่กําหนดเองมีต้นทุนล่วงหน้าสูงกว่าตัวเลือกมาตรฐานลดค่าใช้จ่ายในระยะยาวโดย:

- ลดเวลาหยุดทํางาน: ความล้มเหลวของซีลน้อยลงการรั่วไหลของแรงดันและการเปลี่ยนท่อหมายถึงการหยุดทํางานที่ไม่ได้วางแผนไว้น้อยลง (สิ่งสําคัญสําหรับอุตสาหกรรมเช่นการผลิตซึ่งการหยุดทํางานมีค่าใช้จ่าย $ 10,000- $ 100,000 / ชั่วโมง)

- การกําจัดการทํางานใหม่: ท่อมาตรฐานมักต้องใช้เครื่องจักรกลในสถานที่เพื่อให้พอดีกับกระบอกสูบที่กําหนดเอง ท่อขัดที่กําหนดเองมาพร้อมที่จะติดตั้งตัดค่าใช้จ่ายแรงงาน

- ยืดอายุการใช้งานกระบอกสูบ: ท่อขัดแบบกําหนดเองที่ออกแบบมาอย่างดีสามารถยืดอายุการใช้งานกระบอกไฮดรอลิกได้จาก 5-7 ปี (มาตรฐาน) เป็น 10-15 ปี





กระบวนการผลิตของท่อขัดแบบกําหนดเอง

การผลิตท่อขัดแบบกําหนดเองเป็นกระบวนการควบคุมความแม่นยําหลายขั้นตอนเพื่อให้มั่นใจถึงความสม่ําเสมอและคุณภาพ:



1.การคัดเลือกวัสดุและการจัดหา

- ขึ้นอยู่กับความต้องการในการใช้งาน (โหลดอุณหภูมิการกัดกร่อน) ผู้ผลิตเลือกวัตถุดิบ: เหล็กกล้าคาร์บอน (1045), เหล็กกล้าอัลลอย (4140), สแตนเลส (304/316) หรือโลหะผสมพิเศษ

- วัตถุดิบที่มาจากคุณสมบัติทางกลที่ได้รับการรับรอง (ความต้านแรงดึงความแข็ง) เพื่อให้เป็นไปตามมาตรฐานอุตสาหกรรม (เช่น, ASTM A519 สําหรับท่อเหล็ก)



2.การวาดภาพเย็น (ขนาดที่แม่นยํา)

- ท่อโลหะดิบถูกดึงผ่านตาย (วาดเย็น) เพื่อให้ได้ OD, ID และความหนาของผนังที่ต้องการการวาดภาพเย็นช่วยเพิ่มความแข็งแรงของวัสดุ (โดย 20-30%) และความแม่นยําของมิติ (ความคลาดเคลื่อน ± 0.01 มม.)

- สําหรับท่อบางพิเศษหรือท่อผนังหนาอาจใช้การวาดภาพหลายครั้งโดยมีการอบระดับกลาง (การรักษาด้วยความร้อน) เพื่อลดความเปราะ



3.การขัด (การตกแต่งพื้นผิว)

- หลอดดึงเย็นถูกติดตั้งบนเครื่องขัดซึ่งหินขัดหมุน (โดยปกติเพชรหรือ CBN) ถูกป้อนเข้าไปในรูด้านใน

- เครื่องควบคุมสามพารามิเตอร์ที่สําคัญสําหรับการปรับแต่ง:

- ความหยาบของพื้นผิว: การปรับกรวดหิน (กรวด 80-600) เพื่อให้ได้ Ra 0.2-1.6μm

- Cross-Hatch Angle: การตั้งค่าความเร็วในการสั่นของหินเพื่อสร้างรูปแบบ 30-45 องศาสําหรับการกักเก็บของเหลว

- ความตรงของรู: ตรวจสอบให้แน่ใจว่ารูตรงภายใน 0.01 มม. / เมตรเพื่อป้องกันการผูกพันลูกสูบ



4.การรักษาหลังการปรับแต่ง (ขั้นตอนการปรับแต่ง)

- การเคลือบผิว: ชุบโครเมี่ยม (เพื่อความต้านทานการสึกหรอ), ชุบสังกะสี (เพื่อความต้านทานการกัดกร่อน) หรือเคลือบ PTFE (สําหรับแรงเสียดทานต่ํา)

- การรักษาด้วยความร้อน: การดับและการอบอุ่น (เพื่อเพิ่มความแข็ง) หรือการบรรเทาความเครียด (เพื่อลดความเครียดภายในจากการวาดเย็น)

- เครื่องจักรกล: เพิ่มพอร์ตเกลียวหน้าแปลนหรือ chamfers เพื่อให้ตรงกับความต้องการประกอบของกระบอกไฮดรอลิก



5.การควบคุมคุณภาพ (QC) และการรับรอง

- การทดสอบมิติ: ใช้เครื่องวัดพิกัด (CMMs) เพื่อตรวจสอบ OD, ID, ความหนาของผนังและความตรง

- การทดสอบการตกแต่งพื้นผิว: ใช้โปรไฟมิเตอร์เพื่อวัด Ra และมุมข้ามฟัก

- การทดสอบความดัน: การทดสอบท่อด้วยแรงดันไฮดรอลิก (1.5 × ความดันในการทํางานสูงสุด) เพื่อตรวจสอบการรั่ว

- การรับรองวัสดุ: ให้รายงานการทดสอบโรงงาน (MTRs) เพื่อยืนยันคุณสมบัติของวัสดุและการปฏิบัติตามมาตรฐาน (เช่น,มาตรฐาน ISO 4394-1 สําหรับท่อไฮดรอลิก)





การใช้งานอุตสาหกรรมที่สําคัญของท่อขัดแบบกําหนดเอง

ท่อเหลาที่กําหนดเองมีความจําเป็นสําหรับกระบอกไฮดรอลิกในอุตสาหกรรมที่ท่อมาตรฐานไม่สามารถตอบสนองประสิทธิภาพหรือความต้องการด้านสิ่งแวดล้อม:



| อุตสาหกรรม | การประยุกต์ใช้ | การปรับแต่งโฟกัส |

|------------------------|----------------------------------------------|----------------------------------------------|

| การก่อสร้าง | แขนรถขุด, ถังตัก, บูมเครน|รูชุบโครเมี่ยมที่สึกหรอสูง เหล็กอัลลอยสําหรับภาระหนัก|

| การผลิต | เครื่องกดอุตสาหกรรมเครื่องฉีดขึ้นรูป|ความคลาดเคลื่อนของ ID ที่แม่นยําเป็นพิเศษ (H7) สําหรับการเก็บรักษาความดัน; แรงเสียดทานต่ํา Ra 0.4μm เสร็จสิ้น|

| นาวิกโยธิน | ระบบพวงมาลัยเรือ, กว้าน | เหล็กกล้าไร้สนิม 316 สําหรับความต้านทานการกัดกร่อนของน้ําเค็ม|

| การบินและอวกาศ | เกียร์ลงจอด, ตัวกระตุ้นการควบคุมการบิน | เหล็กอัลลอยน้ําหนักเบา (เช่น4340); การรักษาทนความร้อนสําหรับอุณหภูมิสูง|

| การแปรรูปอาหาร | ลิฟท์ลําเลียงเครื่องจักรบรรจุภัณฑ์ | สุขาภิบาล 304 สแตนเลส; เรียบ Ra 0.2μm เสร็จสิ้นสําหรับการทําความสะอาดง่าย (เป็นไปตามมาตรฐาน FDA) |

| การเหมืองแร่ | ตัวกระตุ้นรถรับส่งเหมืองแร่แท่นขุดเจาะ | เหล็กกล้าอัลลอยผนังหนา (10+ มม.) สําหรับความต้านทานแรงกระแทก; เคลือบทนการกัดกร่อน|





วิธีการจัดหาหลอดขัดแบบกําหนดเองที่เชื่อถือได้

การเลือกผู้ผลิตที่เหมาะสมเป็นสิ่งสําคัญเพื่อให้แน่ใจว่าท่อขัดที่กําหนดเองตรงกับความต้องการของกระบอกไฮดรอลิกของคุณเกณฑ์หลักในการประเมิน:



1.ความเชี่ยวชาญด้านเทคนิค

- มองหาผู้ผลิตที่มีประสบการณ์ 10+ ปีในท่อขัดไฮดรอลิคโดยเฉพาะอย่างยิ่งในอุตสาหกรรมของคุณ (เช่นการบินและอวกาศทางทะเล)

- ตรวจสอบความสามารถด้านวิศวกรรมภายใน: พวกเขาสามารถช่วยในการเลือกวัสดุการออกแบบความอดทนและการรักษาหลังการขัดเกลาได้หรือไม่?



2.กระบวนการประกันคุณภาพ (QA)

- ตรวจสอบให้แน่ใจว่าผู้ผลิตปฏิบัติตามมาตรฐานการจัดการคุณภาพ ISO 9001

- ขอเอกสาร QC: พวกเขาให้รายงาน CMM ข้อมูลโปรไฟล์มิเตอร์และใบรับรองการทดสอบความดันหรือไม่?

- สอบถามเกี่ยวกับอัตราความล้มเหลว: ผู้ผลิตที่มีชื่อเสียงมีอัตราความล้มเหลว <0.5% สําหรับหลอดขัดที่กําหนดเอง



3.ความสามารถในการปรับแต่ง

- ตรวจสอบว่าสามารถรองรับมิติที่ไม่ได้มาตรฐาน (เช่นID ขนาดใหญ่ >200 มม. ผนังบาง <2 มม.) หรือวัสดุพิเศษ (เช่นInconel, ไทเทเนียม)

- ยืนยันเวลานํา: สําหรับโครงการเร่งด่วนพวกเขาสามารถส่งมอบหลอดที่กําหนดเองใน 2-4 สัปดาห์ (เมื่อเทียบกับ 6-8 สัปดาห์สําหรับผู้ผลิตมาตรฐาน)



4.การสนับสนุนลูกค้า

- เลือกผู้ผลิตที่ให้การสนับสนุนหลังการขาย: พวกเขาจะช่วยแนะนําการติดตั้งหรือแก้ไขปัญหาคุณภาพได้ทันทีหรือไม่?

- มองหาอ้างอิง: ขอกรณีศึกษาหรือคํารับรองของลูกค้าจากธุรกิจในอุตสาหกรรมของคุณ
