กระบอกสูบไฮดรอลิกเป็นม้าทํางานของการเคลื่อนไหวเชิงเส้นในระบบอุตสาหกรรมมือถือและการก่อสร้างแปลงแรงดันของเหลวไฮดรอลิกเป็นแรงกลในการยกผลักดึงหรือโหลดตําแหน่งเลือกกระบอกสูบผิด (เช่น,การเจาะขนาดเล็กการติดตั้งที่เข้ากันไม่ได้หรือความต้านทานต่อสิ่งแวดล้อมที่ไม่ดี) อาจนําไปสู่การไร้ประสิทธิภาพของระบบความล้มเหลวก่อนวัยอันควรหรืออันตรายต่อความปลอดภัยด้วยตัวเลือกตั้งแต่การออกแบบแบบเดี่ยวไปจนถึงกล้องโทรทรรศน์และตัวแปรเช่นความจุโหลดความยาวจังหวะและรูปแบบการติดตั้งที่ต้องพิจารณาการเลือกกระบอกไฮดรอลิกที่เหมาะสมต้องใช้วิธีการที่มีโครงสร้างคู่มือนี้จะแบ่งขั้นตอนที่สําคัญ ข้อควรพิจารณาที่สําคัญ และปัจจัยทางเทคนิคเพื่อให้แน่ใจว่ากระบอกสูบของคุณสอดคล้องกับความต้องการของระบบ สภาพแวดล้อมการดําเนินงาน และเป้าหมายความน่าเชื่อถือในระยะยาว

ครั้งแรก: เข้าใจ กระบอกไฮดรอลิก พื้นฐาน

ก่อนที่จะประเมินตัวเลือกให้ชี้แจงวัตถุประสงค์หลักและส่วนประกอบของกระบอกสูบไฮดรอลิก - ความรู้พื้นฐานนี้ช่วยให้คุณจัดลําดับความสําคัญของปัจจัยที่เกี่ยวข้อง:



กระบอกไฮดรอลิคคืออะไร?

กระบอกสูบไฮดรอลิกเป็นตัวกระตุ้นเชิงเส้นที่ใช้ของเหลวไฮดรอลิกแรงดัน (น้ํามัน) เพื่อขับเคลื่อนลูกสูบสร้างแรงเชิงเส้นและการเคลื่อนไหวซึ่งแตกต่างจากกระบอกสูบนิวเมติก (ซึ่งอาศัยอากาศอัดและมีความหนาแน่นของแรงต่ํากว่า) กระบอกสูบไฮดรอลิกมีความโดดเด่นในการใช้งานที่มีน้ําหนักสูง (100-10,000+ กิโลกรัม) เนื่องจากไม่สามารถบีบอัดของของเหลวไฮดรอลิก



ส่วนประกอบที่สําคัญ (และบทบาทในการเลือก)

ส่วนประกอบแต่ละส่วนมีอิทธิพลต่อประสิทธิภาพและความเหมาะสมของกระบอกสูบสําหรับการใช้งานของคุณ:

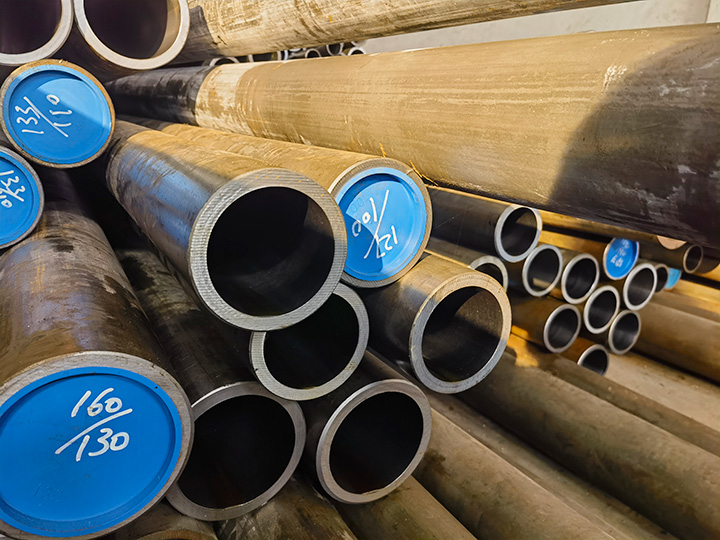

- ถังกระบอกสูบ: ถังแรงดันที่เก็บของเหลวไฮดรอลิควัสดุ (เหล็ก, สแตนเลส, อลูมิเนียม) มีผลกระทบต่อความต้านทานการกัดกร่อนและความทนทานต่อความดัน

- ลูกสูบ: แปลงความดันของของเหลวให้เป็นเส้นตรงเส้นผ่าศูนย์กลางลูกสูบ (ขนาดรู) กําหนดแรงส่งออกโดยตรง (แรง = ความดัน × พื้นที่เจาะ)

- ก้านลูกสูบ: ส่งแรงจากลูกสูบไปยังโหลดเส้นผ่าศูนย์กลางของก้านมีผลต่อความเสถียร (ป้องกันการดัดงอภายใต้โหลดด้านข้าง) และอายุการใช้งานที่ยาวนานของซีล

- ฝาปิด: ปิดผนึกถังและแบริ่ง / ซีลบ้านการออกแบบ (เชื่อมเมื่อเทียบกับ tie-rod) มีผลกระทบต่อการเข้าถึงการบํารุงรักษาและการปกป้องสิ่งแวดล้อม

- ซีล: ป้องกันการรั่วซึมของเหลวและการปนเปื้อนวัสดุซีล (ไนไตรล, โพลียูรีเทน, PTFE) ต้องตรงกับอุณหภูมิในการทํางานและประเภทของเหลว





ขั้นตอนที่ 1: จําแนกประเภทกระบอกสูบตามความต้องการของแอพพลิเคชัน

กระบอกสูบไฮดรอลิกถูกจัดหมวดหมู่ตามหลักการทํางานและการออกแบบ แต่ละประเภทได้รับการปรับให้เหมาะสมสําหรับกรณีการใช้งานเฉพาะเริ่มต้นด้วยการจับคู่ประเภทกระบอกสูบกับความต้องการการเคลื่อนไหวของแอพพลิเคชันของคุณ:



| ประเภทกระบอกสูบ | หลักการดําเนินงาน | การใช้งานที่เหมาะ | ข้อจํากัดที่สําคัญ |

|-------------------------|-------------------------------------------------------------------------------------|---------------------------------------------------|---------------------------------------------------|

| การแสดงเดี่ยว | แรงดันไฮดรอลิกขยายลูกสูบ แรงภายนอก (สปริงแรงโน้มถ่วงโหลด) ถอนมัน|การยก (เช่น,เตียงรถบรรทุกถ่ายโอน) การยึดหรือการใช้งานที่แรงดึงน้อยที่สุด| จํากัด ไว้ที่แรงทิศทางเดียว ความล้มเหลวของสปริงอาจทําให้เกิดการติดขัด|

| ดับเบิลแอคติ้ง | แรงดันไฮดรอลิกขยาย * และ * ถอนลูกสูบ (ของเหลวไหลไปทั้งสองด้านของลูกสูบ) | การเคลื่อนไหวแบบสองทิศทางที่แม่นยํา (เช่นแขนหุ่นยนต์, เครื่องกด, ถังรถขุด) | ความซับซ้อนที่สูงขึ้น ต้องใช้วาล์วไฮดรอลิกมากขึ้น|

| Telescopic | หลาย "ขั้นตอน" รังขยายอย่างต่อเนื่องเพื่อให้จังหวะยาวจากความยาวที่หดตัวกะทัดรัด| อุปกรณ์มือถือ (เช่นบูมเครนแขนรถบรรทุกขยะ) มีพื้นที่ จํากัด| ความจุแรงต่ํากว่ากระบอกสูบขั้นตอนเดียว มีแนวโน้มที่จะปนเปื้อนในสภาพแวดล้อมที่รุนแรง|

| Tie-Rod - ร้านจักรยานทัวริ่ง และอุปกรณ์เกี่ยวกับทัวริ่ง | ฝาปิดปลายยึดด้วยแท่งผูกภายนอก (แท่งเกลียว) ถอดชิ้นส่วนได้ง่าย | การใช้งานอุตสาหกรรม (เช่น,เครื่องกดการผลิตสายพานลําเลียง) ที่การเข้าถึงการบํารุงรักษาเป็นสิ่งสําคัญ| มีขนาดใหญ่กว่ากระบอกเชื่อม ไม่เหมาะสําหรับอุปกรณ์เคลื่อนที่|

| เชื่อม | ฝาปิดปลายเชื่อมโดยตรงกับถัง; การออกแบบที่มีขนาดกะทัดรัดและน้ําหนักเบา | อุปกรณ์มือถือ (เช่นรถแทรกเตอร์, พวงมาลัยลื่นไถล) หรือพื้นที่แคบ| ซ่อมแซมได้ยาก (ต้องตัดรอยเชื่อม); เข้าถึงได้น้อยกว่าสําหรับการเปลี่ยนซีล|





ขั้นตอนที่ 2: คํานวณข้อกําหนดทางเทคนิคที่สําคัญ

เมื่อคุณเลือกประเภทกระบอกสูบแล้ว ให้กําหนดพารามิเตอร์ทางเทคนิคเพื่อให้มั่นใจได้ว่าสามารถจัดการกับความต้องการในการโหลดและการเคลื่อนไหวของคุณได้โดยไม่ล้มเหลว:



1.ความต้องการแรง (เลือกขนาดรู)

กําลังขับของกระบอกสูบต้องเกินโหลดสูงสุด (รวมถึงอัตรากําไรขั้นต้นความปลอดภัย) เพื่อหลีกเลี่ยงการหยุดชะงักหรือความเสียหายใช้สูตร:

แรง (N) = ความดันระบบ (MPa) × π × (เส้นผ่าศูนย์กลางรู (m) / 2) 2

- ตัวอย่าง: สําหรับระบบที่ทํางานที่ 21 MPa (3,000 psi) และรูเจาะ 50 มม. แรง = 21 × π × (0.05/2)2 ≈ 4123 N (≈ 420 กิโลกรัม)

- เพิ่มอัตรากําไรขั้นต้นความปลอดภัย 10-20% เพื่อคํานึงถึงโหลดแบบไดนามิก (เช่นผลกระทบฉับพลันในการก่อสร้าง) หรือความผันผวนของความดัน



2.ความยาวจังหวะ

ความยาวจังหวะคือระยะทางที่ลูกสูบเดินทาง (จากหดตัวเต็มรูปแบบไปจนถึงขยายตัวเต็มรูปแบบ)ในการกําหนด:

- วัด * การเดินทางขั้นต่ําที่จําเป็น* สําหรับใบสมัครของคุณ (เช่น1.2 m เพื่อยกเตียงรถบรรทุกดัมป์)

- หลีกเลี่ยงการดัดขนาดมากเกินไป: จังหวะที่ยาวนานกว่าที่จําเป็นจะเพิ่มน้ําหนักกระบอกสูบต้นทุนและความเสี่ยงของการดัดก้าน (เนื่องจากแขนคันโยกเพิ่มขึ้น)



3.ความดันในการทํางาน

ตรวจสอบให้แน่ใจว่าแรงดันที่ได้รับการจัดอันดับของกระบอกสูบ (แรงดันสูงสุดที่สามารถจัดการได้อย่างปลอดภัย) ตรงกับหรือเกินความดันในการทํางานของระบบไฮดรอลิกของคุณ

- ระบบอุตสาหกรรมมักจะทํางานที่ 10-35 MPa (1,500-5,000 psi); ระบบเคลื่อนที่ (เช่นรถขุด) อาจสูงถึง 35-45 MPa (5,000-6,500 psi)

- การใช้กระบอกสูบที่มีความดันต่ํากว่าระบบอาจทําให้กระบอกแตกหรือซีลล้มเหลว



4.ความต้องการความเร็ว

ความเร็วของกระบอกสูบ (m / s) ขึ้นอยู่กับอัตราการไหลของของเหลวไฮดรอลิกและขนาดของรู (ความเร็ว = อัตราการไหล / พื้นที่เจาะ)สําหรับการใช้งานที่มีความเร็วสูง (เช่นสายการประกอบอัตโนมัติ:

- เลือกถังที่มีซีลแรงเสียดทานต่ํา (เช่นPTFE) ลดการสึกหรอ

- ตรวจสอบให้แน่ใจว่าระบบไฮดรอลิกสามารถจ่ายการไหลที่เพียงพอ (ใช้ท่อ / ปั๊มขนาดใหญ่ถ้าจําเป็น) เพื่อหลีกเลี่ยงการเคลื่อนไหวช้าหรือผิดปกติ





ขั้นตอนที่ 3: การจับคู่รูปแบบการติดตั้งกับโหลดและการเคลื่อนไหว

รูปแบบการติดตั้งเป็นตัวกําหนดวิธีที่กระบอกยึดติดกับเครื่องของคุณและส่งผลกระทบโดยตรงต่อการกระจายโหลดความเครียดต่อส่วนประกอบและความแม่นยําในการเคลื่อนไหวเลือกตัวเลือกการติดตั้งขึ้นอยู่กับว่าโหลดเป็นแนวแกน (แถวต่อกับกระบอกสูบ) หรือรัศมี (โหลดด้านข้าง):



| สไตล์การติดตั้ง | ที่ดีที่สุดสําหรับ | ข้อควรพิจารณาที่สําคัญ |

|-------------------------|--------------------------------------------------------------------------|---------------------------------------------------|

| เมาท์หน้าแบน | การโหลดแกน (เช่นกด, ยก) ที่กระบอกถูกแก้ไขที่ปลายทั้งสอง| ให้เสถียรภาพสูง; ต้องการการจัดตําแหน่งที่แม่นยําเพื่อหลีกเลี่ยงการผูกพัน|

| เมาท์ Trunnion | การเคลื่อนไหวแบบหมุน (เช่นแขนรถขุดเครื่องจักรกลการเกษตร) ที่มีโหลดรัศมีปานกลาง| ติดตั้งที่จุดกลางของกระบอก กระจายความเครียดอย่างสม่ําเสมอ|

| เมาท์คลีวิส | การใช้งานที่มีการจัดตําแหน่งผิดเล็กน้อย (เช่นลิฟท์ลําเลียง) หรือการเคลื่อนไหวหมุน| ใช้หมุดเชื่อมต่อกับเครื่อง ช่วยให้สามารถปรับมุมเล็กน้อย|

| เมาท์เท้า | โหลดแกนตําแหน่งคงที่ (เช่นเครื่องกดแบบนิ่ง) ที่ถังติดตั้งบนพื้นผิวเรียบ| ติดตั้งง่าย ไม่เหมาะสําหรับโหลดรัศมี (อาจทําให้ก้านดัด) |





ขั้นตอนที่ 4: บัญชีสําหรับสภาพแวดล้อมการดําเนินงาน

ปัจจัยด้านสิ่งแวดล้อมเป็นสาเหตุอันดับต้น ๆ ของความล้มเหลวของกระบอกสูบก่อนวัยอันควรเลือกวัสดุและคุณสมบัติที่ต้านทานความเสียหายจาก:



1.อุณหภูมิ

- อุณหภูมิต่ํา (-40 °C ถึง 0 °C): ใช้ของเหลวไฮดรอลิคอุณหภูมิต่ํา (ISO VG 32) และซีลที่ทําจากไนไตรลหรือเอทิลีนโพรพิลีน (EPDM) เพื่อป้องกันการแข็งตัว

- อุณหภูมิสูง (80 ° C ถึง 150 ° C): เลือกซีลที่ทนความร้อน (เช่นViton) และถังสแตนเลสเพื่อหลีกเลี่ยงการย่อยสลายของของเหลวหรือการบิดเบี้ยวของวัสดุ



2.การปนเปื้อนและการกัดกร่อน

- สภาพแวดล้อมที่รุนแรง (การก่อสร้างการทําเหมืองแร่): เลือกใช้กระบอกสูบที่มีแท่งลูกสูบชุบโครเมี่ยม (ต้านทานรอยขีดข่วนและสนิม) และซีลปัดน้ําฝน (ป้องกันสิ่งสกปรก / เศษไม่ให้เข้าสู่ถัง)

- สภาพแวดล้อมที่เปียก / กัดกร่อน (ทางทะเล, การแปรรูปอาหาร): เลือกกระบอกสแตนเลส (304 หรือ 316) หรือกระบอกที่มีการเคลือบอีพ็อกซี่เพื่อต้านทานการสัมผัสกับน้ําเค็มหรือสารเคมี



3.ฝุ่น, เศษ, หรือความชื้น

- เพิ่มรองเท้าบูทก้าน (ฝาครอบยืดหยุ่น) เพื่อป้องกันก้านลูกสูบจากสิ่งสกปรกหรือความชื้นในการใช้งานออฟโรดหรือกลางแจ้ง

- สําหรับการใช้งานในเกรดอาหาร (เช่นเครื่องจักรบรรจุภัณฑ์) ใช้กระบอกสูบที่มีซีลที่ได้รับการอนุมัติจาก FDA และพื้นผิวเรียบเพื่อป้องกันการสะสมของแบคทีเรีย





ขั้นตอนที่ 5: ตรวจสอบความเข้ากันได้ของระบบ

กระบอกสูบต้องรวมเข้ากับส่วนประกอบไฮดรอลิคอื่น ๆ ได้อย่างราบรื่นเพื่อหลีกเลี่ยงการไร้ประสิทธิภาพหรือความล้มเหลว:

- ความเข้ากันได้ของของเหลว: จับคู่วัสดุซีลของกระบอกสูบกับของเหลวไฮดรอลิกของคุณ (เช่นViton สําหรับของเหลวสังเคราะห์ไนไตรลสําหรับน้ํามันแร่)

- ขนาดพอร์ตและประเภท: ตรวจสอบให้แน่ใจว่าพอร์ตไฮดรอลิคของกระบอกสูบ (เช่นNPT, เธรด BSPP) ตรงกับท่อและวาล์วของระบบเพื่อหลีกเลี่ยงการรั่วซึม

- การจัดอันดับการไหลและความดัน: ยืนยันความจุการไหลของกระบอกสูบ (L / นาที) สอดคล้องกับระบบปั๊มเอาต์พอร์ตขนาดเล็กสามารถ จํากัด การไหลลดความเร็ว





ขั้นตอนที่ 6: เลือกผู้จัดจําหน่ายที่เชื่อถือได้

การเลือกซัพพลายเออร์ที่มีชื่อเสียงมีความสําคัญเท่ากับการเลือกทางเทคนิคการผลิตที่มีคุณภาพและการสนับสนุนป้องกันการหยุดทํางานที่มีค่าใช้จ่ายสูง:

- การรับรองอุตสาหกรรม: มองหาซัพพลายเออร์ที่ได้รับการรับรองมาตรฐาน ISO 9001 (การจัดการคุณภาพ) หรือ ISO 14001 (การจัดการสิ่งแวดล้อม) เพื่อให้มั่นใจว่าเป็นไปตามมาตรฐานระดับโลก

- ความสามารถในการปรับแต่ง: สําหรับแอปพลิเคชันที่ไม่ซ้ํากัน (เช่นเจาะ / จังหวะที่ไม่ได้มาตรฐานการติดตั้งเฉพาะ) เลือกซัพพลายเออร์ที่นําเสนอวิศวกรรมที่กําหนดเอง

- การสนับสนุนหลังการขาย: ให้ความสําคัญกับซัพพลายเออร์ที่ให้ความช่วยเหลือด้านเทคนิค การเปลี่ยนชิ้นส่วน (ซีล, แท่ง) และบริการซ่อมเพื่อยืดอายุการใช้งานของกระบอกสูบ
